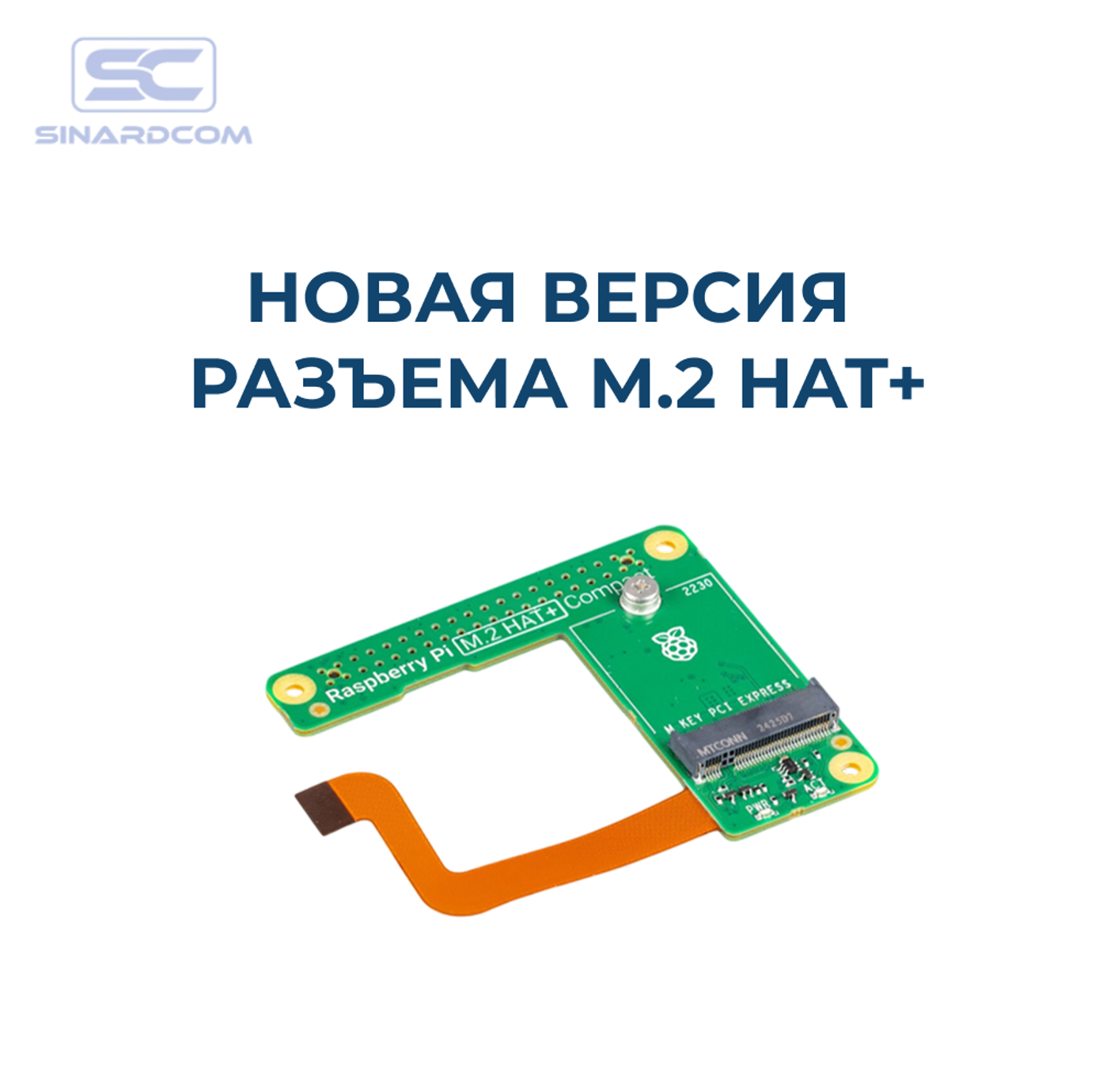

Недавно был представлен новый компактный вариант платы расширения M.2 HAT+ Compact для Raspberry Pi 5. Эта версия предназначена для работы с картами формата 2230 (длиной 30 мм) и может быть установлена прямо внутри фирменного корпуса Raspberry Pi 5. Плата располагается между вентилятором и USB-разъёмами, что позволяет использовать как сторонние PCIe-устройства, так и фирменные NVMe SSD формата 2230 для Raspberry Pi.
Совместимость с официальным корпусом
Raspberry Pi 5, которому скоро исполнится два года, стал первым устройством компании с поддержкой интерфейса PCI Express через компактный FPC-коннектор. После его выхода на рынке появилось множество сторонних плат и переходников для подключения M.2 PCIe-устройств.
Первая версия M.2 HAT+ в квадратном форм-факторе была выпущена весной прошлого года и стала основой для наборов AI Kit и SSD Kit. Она отлично подходила для использования с Raspberry Pi 5 без корпуса или в более крупных сборках, а также совместима с системой охлаждения Active Cooler. Однако при установке в официальный корпус с вентилятором такая плата не помещалась.
Чтобы решить эту проблему, в M.2 HAT+ Compact применена новая конструкция: вместо FPC-кабеля и разъёма используется гибко-жёсткая печатная плата. Для производителя это первый опыт применения подобной технологии, и результат оказался весьма удачным.
Удобство и производительность
Благодаря новому форм-фактору владельцы Raspberry Pi 5 получают возможность использовать корпус с вентилятором и одновременно подключать быстрые NVMe-накопители. Такое решение обеспечивает прирост скорости ввода-вывода без компромиссов в дизайне устройства.
