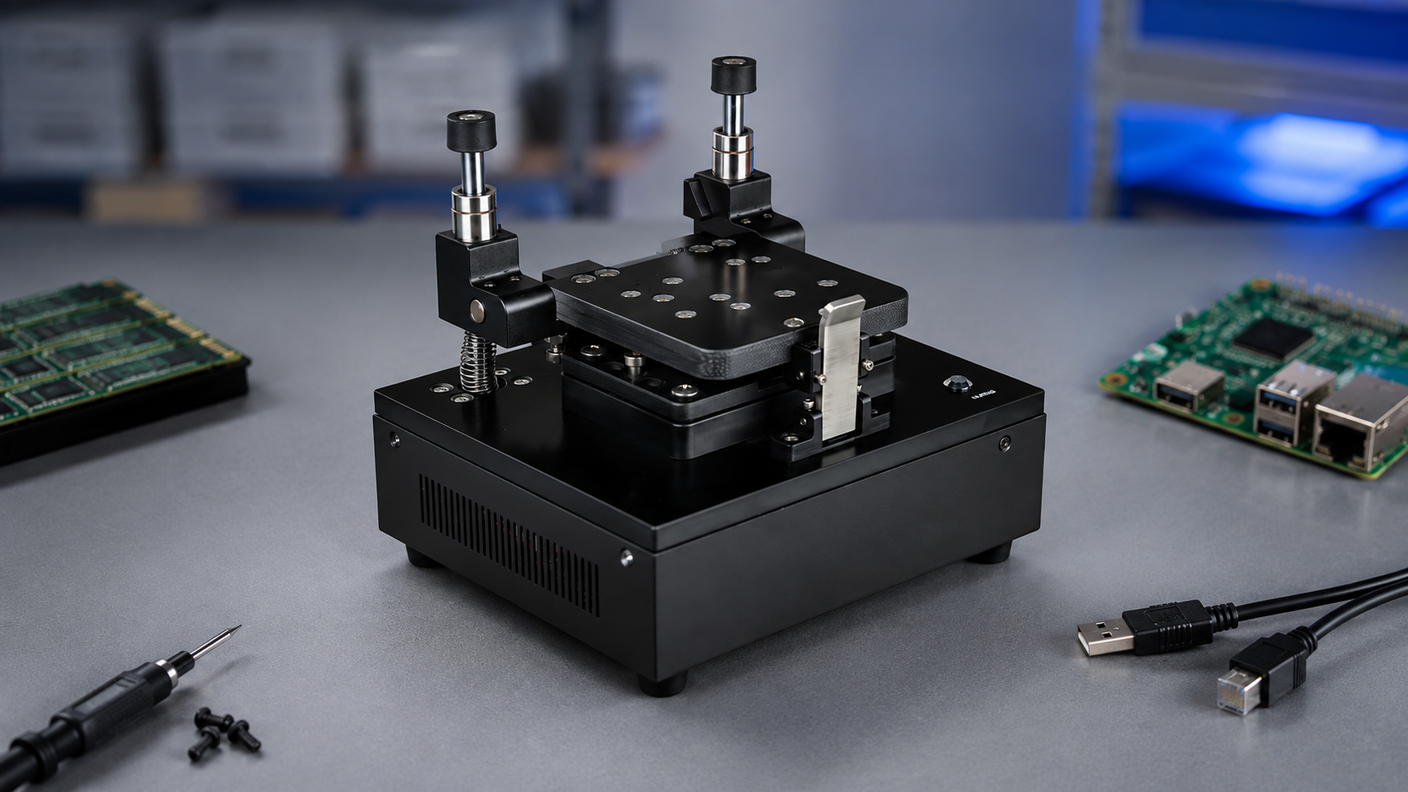

Компания Raspberry Pi представила Compute Module 5 Programming Jig — специализированное устройство для автоматизированной подготовки модулей Compute Module 5. Новинка ориентирована прежде всего на разработчиков и производителей, которые используют CM5 в серийных устройствах и должны быстро программировать большое количество модулей с одинаковой конфигурацией.
Programming Jig позволяет устанавливать операционную систему, применять настройки безопасности и выполнять другие операции подготовки Compute Module 5 перед установкой в конечное оборудование.
Автоматизация программирования Compute Module 5
При выпуске небольшого количества устройств Compute Module можно настраивать вручную. Однако при переходе к партиям в сотни и тысячи экземпляров такой подход требует значительных затрат времени и повышает вероятность ошибок.
Raspberry Pi Compute Module 5 Programming Jig предназначен для автоматизации этого процесса. После первоначальной настройки программатора оператору достаточно установить Compute Module 5 в специальный разъём и закрыть фиксирующий механизм. Дальнейшие операции выполняются автоматически, а светодиодная индикация сообщает о состоянии процесса и завершении программирования.
Такой подход позволяет стандартизировать подготовку модулей и упростить их использование на производственных линиях.
Ethernet и USB для подключения и настройки
На задней панели Programming Jig расположены интерфейсы, необходимые для работы устройства. Предусмотрены отдельные Ethernet-порты для самого программатора и программируемого Compute Module 5, а также USB-порт, через который можно вручную обновлять программное обеспечение Programming Jig.
Отдельные индикаторы активности предусмотрены для программатора и установленного модуля. Они позволяют оператору контролировать текущее состояние оборудования.
Для ускорения процесса Raspberry Pi рекомендует подключать порты JIG ETH и DUT ETH к одной сети.
Программная платформа на базе Raspberry Pi OS
В основе программной части Programming Jig используются уже существующие инструменты экосистемы Raspberry Pi. В частности, устройство работает с rpi-image-gen и rpi-sb-provisioner.
Первый инструмент предназначен для создания специализированных образов операционной системы, а второй позволяет автоматизировать подготовку устройств и настройку механизмов безопасности.
С их помощью Programming Jig может выполнять несколько важных операций:
-
устанавливать операционную систему на Compute Module 5;
-
настраивать Secure Boot;
-
активировать полное шифрование накопителя;
-
применять заранее подготовленную конфигурацию устройства;
-
автоматизировать повторяющиеся операции при серийном производстве.
Programming Jig также интегрирован с другими программными решениями Raspberry Pi. В частности, выпущенный Raspberry Pi Imager 2.0.11 получил общедоступные функции записи Compute Module. Через Imager можно дополнительно настроить образ для программатора, включая параметры Wi-Fi, безопасности и пользовательской учётной записи.
Использование компонентов Raspberry Pi OS позволяет применять существующие сценарии автоматизации, а также получать новые возможности по мере развития Raspberry Pi OS, Raspberry Pi Connect и rpi-sb-provisioner.
Решение для серийного производства устройств на базе CM5
Новый Programming Jig рассчитан не столько на обычных пользователей Raspberry Pi, сколько на компании, создающие собственное оборудование на базе Compute Module 5. Это могут быть промышленные контроллеры, терминалы, системы автоматизации, сетевое оборудование, устройства IoT и другая серийная электроника.
Основная задача программатора — сделать подготовку большого количества одинаковых модулей более быстрой и предсказуемой. Производителю не требуется вручную устанавливать систему и задавать необходимые параметры для каждого CM5 отдельно.
